プロジェクトスケジューリングの手法の1つにPERT(Program Evaluation and Review Technique)があります。

PERTを書くことによって順序関係のある作業で構成されているプロジェクトを能率よく実行していくことができます。

今回はPERTについての概要と実際の過去問での解き方を書いていきます。

↓生産計画とスケジューリングの概要についてはこちら

PERTとは?

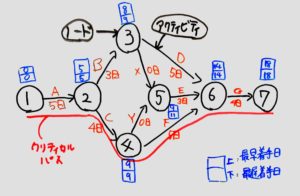

PERT

PERT(Program Evaluation and Review Technique)とは、順序関係のある複数の作業で構成されるプロジェクトを効率的に実行するためのスケジュールを作成する手法です。

PERT は上図のような作業の流れを表し、この表記法はアローダイアグラムと呼ばれます。

アローダイアグラムでは、作業を矢印の線で表しています。この線のことをアクティビティ(作業)と呼び、作業の結合点である丸をノードと呼びます。

最も早く作業を開始できる日程のことを最早着手日と呼びます。

各作業をいつまでに着手したら良いか、この日程のことを最遅着手日と呼びます。

開始から完了までに複数の経路が存在することが多いが、その中で最も時間のかかる経路(作業の遅れが許されない経路)をクリティカルパスと呼びます。クリティカルパスは最早着手日と最遅着手日が一緒になります。

スポンサーリンク

中小企業診断士試験の過去問での具体例

中小企業診断士試験の平成30年に以下の問題が出題されています。

運営管理 平成30年度 第6問
下表に示される作業A〜Fで構成されるプロジェクトについて、PERT を用い て日程管理をすることに関する記述として、最も適切なものを下記の解答群から選べ。
作業 作業日数 先行作業
A 3 なし
B 4 なし
C 3 A
D 2 A
E 3 B , C , D
F 3 D

〔解答群〕

ア このプロジェクトのアローダイアグラムを作成するためには、ダミーが 2 本 必要である。

イ このプロジェクトの所要日数は 8 日である。

ウ このプロジェクトの所要日数を 1 日縮めるためには、作業Fを 1 日短縮すれ ばよい。

エ 作業Eを最も早く始められるのは 6 日後である。

アローダイアグラムの作成

上記の表にある上から順にアローダイアグラムにしていきます。

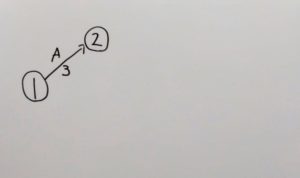

1. Aの作業

まずはAのアクティビティを作成します。

Aは先行作業がないので1のノードからアクティビティを伸ばします。

PERT-1

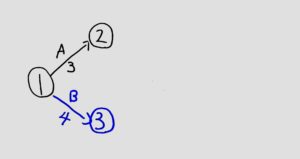

2. Bの作業

次にBのアクティビティを作成します。

Bも先行作業がないので1のノードからアクティビティを伸ばします。

PERT-2

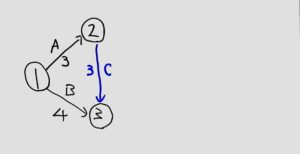

3. Cの作業

次にCのアクティビティを作成します。

Cは先行作業がAのため2のノードからアクティビティを伸ばします。

そしてCはEの先行作業でEはBとCとDを先行作業としているのでBが作業している3に対してアクティビティを伸ばします。
PERT-3

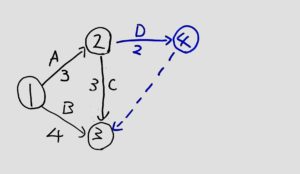

4. Dの作業

次にDのアクティビティを作成します。

Dは先行作業がAのため2のノードからアクティビティを伸ばします。

そしてDは2つのアクティビティの先行作業になっており、1つはE、もう1つはFです。

Fの先行作業はDのみなので2からDのアクティビティを4に向けて伸ばします。

そしてEの先行作業でもあるためBとCか集まっている3に向けてダミー線を伸ばします。

PERT-4

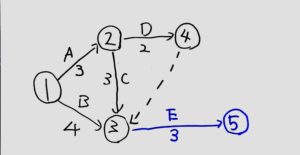

5. Eの作業

次にEのアクティビティを作成します。

Eは先行作業がB、C、Dのため3のノードからアクティビティを伸ばします。

PERT-5

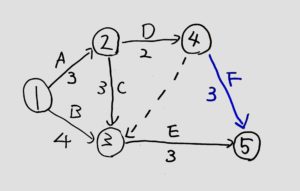

6. Fの作業

最後にFのアクティビティを作成します。

Fは先行作業がDのため4のノードからアクティビティを伸ばします。

最後のアクティビティになるので5に向けて伸ばします。

PERT-6

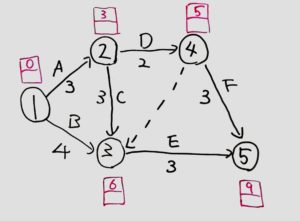

7. 最早着手日の記入

次に各ノードに最早着手日を記載していきます。

2に関してはA以外のアクティビティはないので「2」を記載します。

3に関してはB、C、Dのアクティビティが集まっており、その中の最も日数がかかる経路の日数を記載します

最もかかるのはA→Cのルートになるので「6」と記載します。

4に関してはD以外のアクティビティはないので2のノードの「3」にDのアクティビティの2日は足して「5」を記載します。

5に関してはEとFのアクティビティが集まっているので、その中の最も日数がかかる経路の日数を記載します

最もかかる経路は3から伸びているEとなるので3日を足して「6」を記載します。
PERT-7

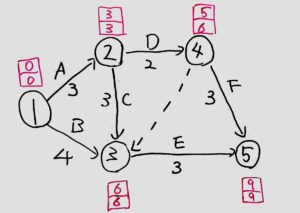

8. 最遅着手日の記入

次に各ノードに最遅着手日を記載していきます。

最後の5のノードの最早着手日から順番に最もかかる経路の日数を引いていきます

PERT-8

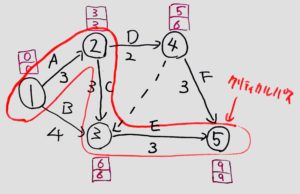

9. クリティカルパスを確認

最後にクリティカルパスを確認します。

最早着手日と最遅着手日が同じ経路がクリティカルパスになるので今回のずでは

1→2→3→5の経路になります。

PERT-9

これでアクティビティ図は完成です。

解答群の確認

PERT-9

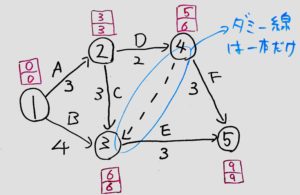

アの解答

ア このプロジェクトのアローダイアグラムを作成するためには、ダミーが 2 本 必要である。

ダミー線は4→3の1本のみとなるためこの解答は不適切になります。

PERT-answer-A

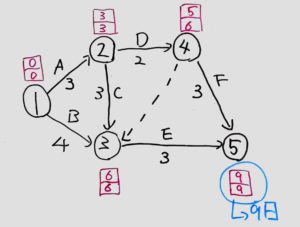

イの解答

イ このプロジェクトの所要日数は 8 日である。

最後の5のノードの最遅着手日は9になっているのでこの解答は不適切になります。

PERT-answer-B

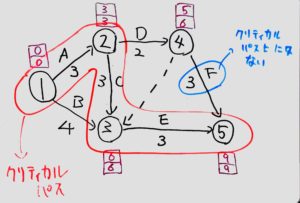

ウの解答

ウ このプロジェクトの所要日数を 1 日縮めるためには、作業Fを 1 日短縮すれ ばよい。

プロジェクトの所要日数を縮めるためにはクリティカルパス上の作業を短縮する必要があります。

クリティカルパスは1→2→3→5になっており、作業Fはクリティカルパス上にはないので不適切になります。

PERT-answer-C

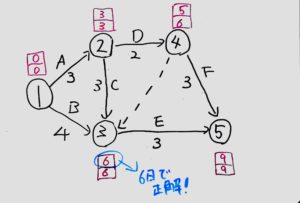

エの解答

エ 作業Eを最も早く始められるのは 6 日後である。

最も早く始められる日を確認するには最早着手日を確認します。

Eのアクティビティが出ているのは3のノードなので3の最早着手日を確認すると「6」となっているのでこの解答が適切で正解となります。

PERT-answer-D
